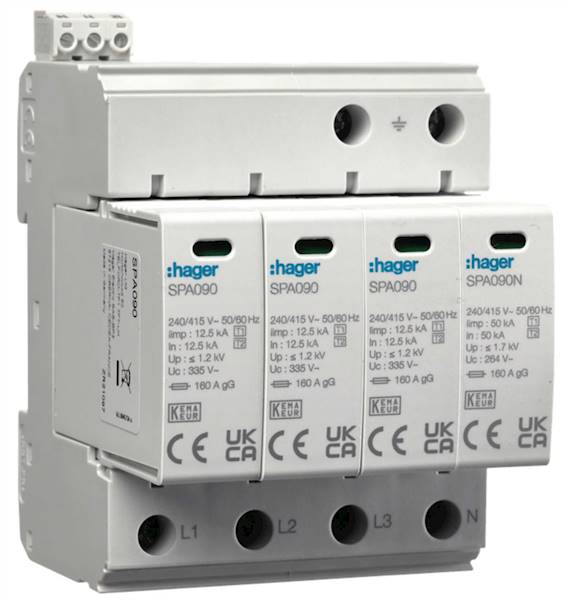

SPD Ogr. przepięć T1+T2 MOV 4P sieć TN-S/TT

Opis:

SPD Ogr. przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA
In=50kA Up?1,2kV styk

Charakterystyka:

SPA931 SPD Ogr. przepięć T1+T2 MOV 4P sieć TN-S/TT Iimp=50 kA In=50kA Up≤1,2kV styk
Specyfikacja techniczna
Konfiguracja sieci
Rodzaj sieci TN-S, TT
Prąd elektryczny
Maks. rozładowanie (Imax) L-N (PEN)/N-PE 50 kA
Prąd udarowy Iimp (10/350 μs) PN-EN-
61643 L-N(PEN)/N-PE 12,5 kA, 50 kA
Łączność
Typ złącza/wtyku Zacisk śrubowy
Sprzęt
Ze stykiem do zdalnej sygnalizacji Tak
Pojemność
Liczba modułów 4
Napięcie
Napięciowy poziom ochrony Up 1,20 kV
Ciągłe napięcie robocze Uc zgodnie z PN-EN-
61643-1 335 V
Architektura
Liczba biegunów 4
Warunki użytkowania
Zakres temperatur pracy -40 - 80 °C
Wymiary
Wysokość 98,7 mm
Szerokość 71,20 mm
Głębokość 77,50 mm
Elementy sterujące i wskaźniki
Z lampką kontrolną Tak
Normy
Klasa wymagań IEC 61643 T1, T2
Instalacja, montaż
Nominalny moment dokręcania 3 - 4,5 Nm
Rodzaj połączenia
Z zastrzeżeniem zmian technicznych
Przekrój poprzeczny wejścia i wyjścia ze
śrubami dla przewodów elastycznych 1,5 - 25,0 mm²
Przekrój wejścia i wyjścia ze śrubami, dla
przewodów litych 1,5 - 35,0 mm²
Przekrój poprzeczny styku sygnałowego 0,4 - 1,5 mm²
