SPD ogranicznik przepięć T1 kombinowany 4P TN-S/TT

Opis:

SPD ogranicznik przepięć T1 kombinowany 4P TN-S/TT

Charakterystyka:

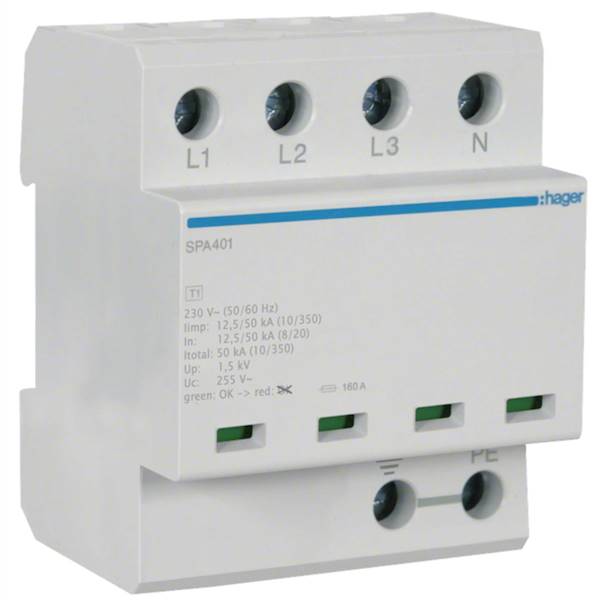

SPA401 SPD Ogranicznik przepięć T1+T2 kombinowany 4P TN-S/TT Iimp 50kA Up≤1,5kV
Specyfikacja techniczna
Pojemność
Liczba modułów 4
Napięcie
Napięcie znamionowe łączeniowe Ue (AC) 230 - 400 V
Ciągłe napięcie robocze Uc zgodnie z PN-EN-
61643-1 255 V
Napięciowy poziom ochrony Up 1,50 kV
Napięciowy poziom ochrony Up L-PE/N-PE
PN-EN-61643-11 1,50 kV
Napięciowy poziom ochrony Up L-N/PEN PN-
EN-61643-11 1500 V
Prąd elektryczny
Znamionowy prąd wyładowczy In 8 - 20 μs
L-N(PEN)/N-PE PN-EN-61643 12,5 kA
Maks. zabezpieczenie nadprądowe,
połączenie równoległe (bezpiecznik) 160 A
Maks. rozładowanie (Imax) L-N (PEN)/N-PE 12,5 kA
Wymiary
Wysokość 90 mm
Szerokość 144 mm
Głębokość 68 mm
Warunki użytkowania
Zakres temperatur pracy -40 - 80 °C
Konfiguracja sieci
Rodzaj sieci TN-S, TT
Sprzęt
Ze stykiem do zdalnej sygnalizacji Nie
Normy
Klasa wymagań IEC 61643 T1
Częstotliwość
Częstotliwość 50 - 60 Hz
Instalacja, montaż
Nominalny moment dokręcania 4 - 4 Nm
